Solución modular de cartelera LED de 6×5 m

Descripción general de la solución

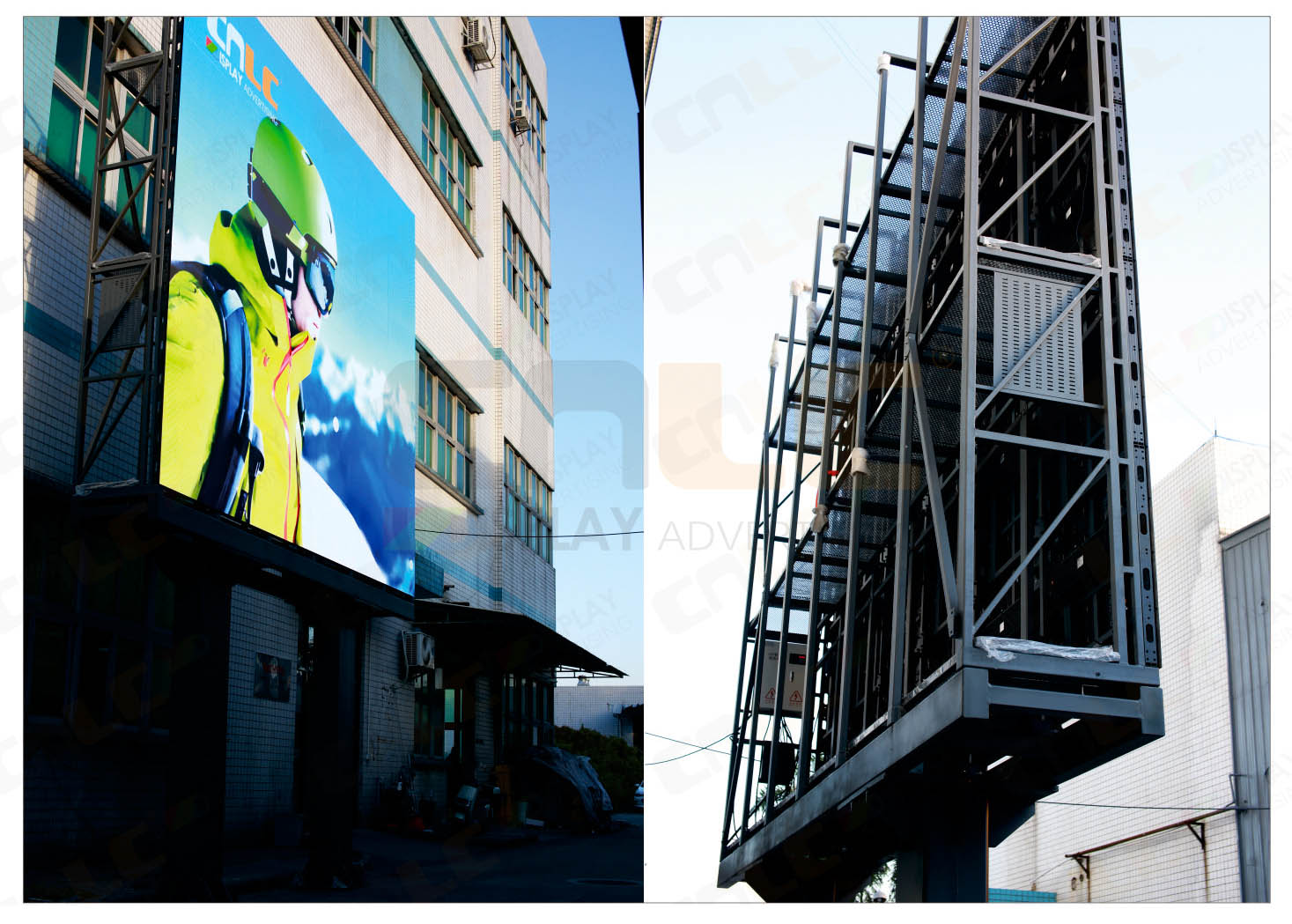

La valla publicitaria LED modular CNLC de 6×5 m está diseñada para publicidad exterior a gran escala y combina una pantalla de alto brillo, un montaje flexible, un mantenimiento sencillo y un diseño de bajo consumo. La pantalla presenta una estructura modular. envío dividido, lo que permite un transporte más flexible y una instalación in situ eficiente. Ya sea para autopistas, plazas comerciales o grandes recintos para eventos, esta valla publicitaria LED ofrece una imagen nítida y estable.

Puntos clave:

• Envío modular: Cada módulo es independiente, lo que permite el envío parcial para reducir costes logísticos y permitir un rápido montaje en obra.

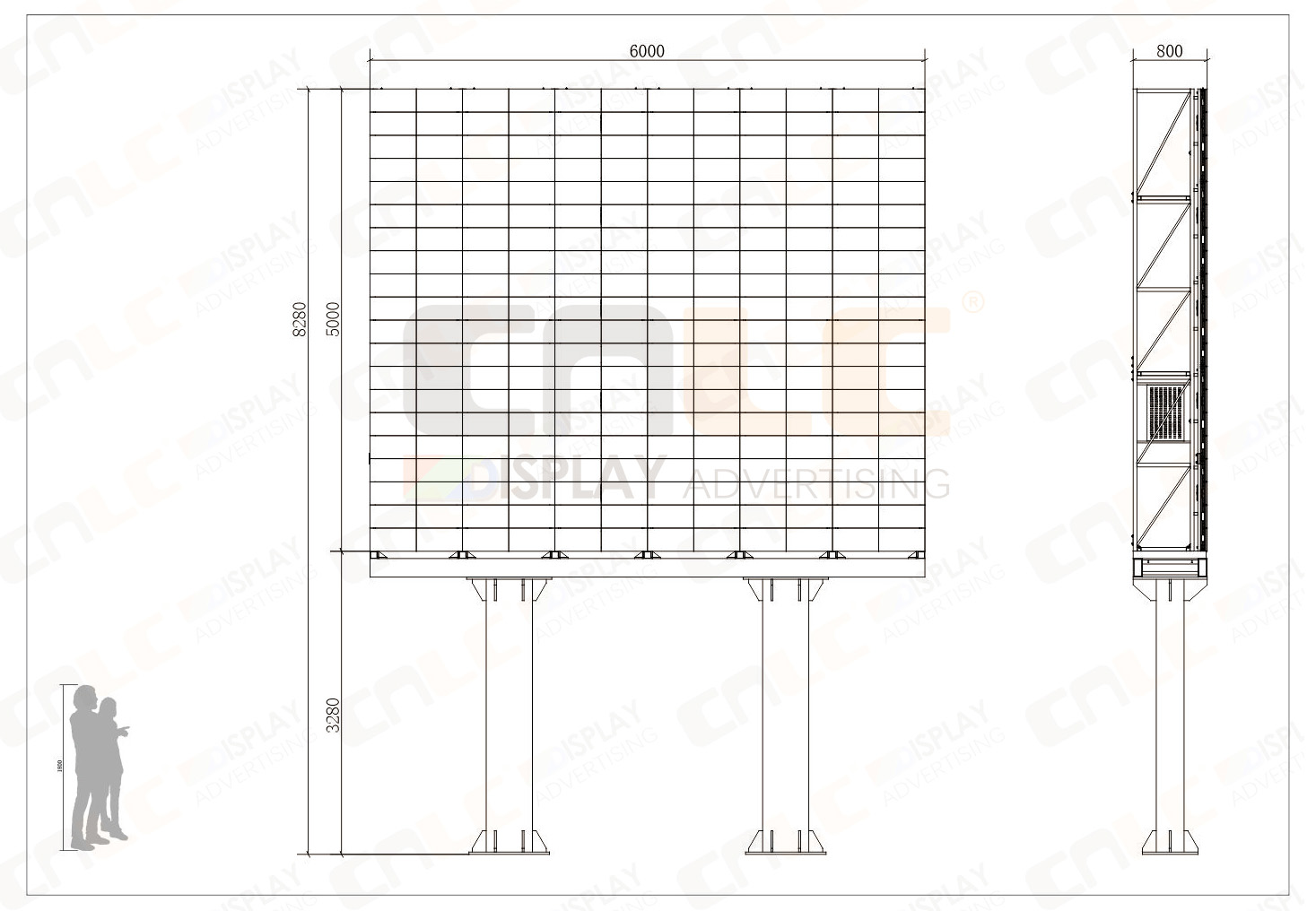

• Montaje flexible: La pantalla estándar de 6×5m se puede dividir o combinar en varios tamaños según las necesidades del cliente.

• Pantalla de alto brillo para todo tipo de clima: El brillo ≥5500 nits garantiza un contenido claro incluso bajo la luz solar directa.

• Mantenimiento delantero y trasero: Los módulos se pueden quitar tanto desde la parte delantera como desde la trasera, lo que hace que el mantenimiento sea cómodo y reduce el tiempo de inactividad.

• Alta protección y durabilidad: IP67 frontal / IP65 trasero, combinado con marco principal de acero y esqueleto reforzado, garantiza estabilidad a largo plazo.

• Diseño de ahorro de energía: El diseño de voltaje de 4,6 V/5 V reduce el consumo general de energía manteniendo un alto rendimiento.

💡 Escenarios aplicables: Autopistas, plazas comerciales, publicidad exterior urbana, exposiciones y otros lugares que requieren pantallas exteriores de gran tamaño y alto brillo.

2. Especificaciones clave del producto

3. Sistema estructural trasero

Para garantizar un funcionamiento estable al aire libre las 24 horas del día, los 7 días de la semana, la valla publicitaria utiliza un Sistema de estructura trasera profesional para exteriores.

Componentes de la estructura trasera:

• Bastidor principal de acero (esqueleto)

• Esqueleto de tubo cuadrado reforzado

• Estribo de mantenimiento trasero

• Columnas de soporte

• Pernos de alta resistencia M20

• Fijación de anclajes de hormigón

Ventajas estructurales:

• El estribo trasero garantiza un acceso seguro para el mantenimiento

• El esqueleto reforzado aumenta la rigidez general y reduce la deformación.

• Fijación sólida adecuada para uso en exteriores a largo plazo.

• Vida útil de la estructura ≥10 años

4. Proceso de instalación

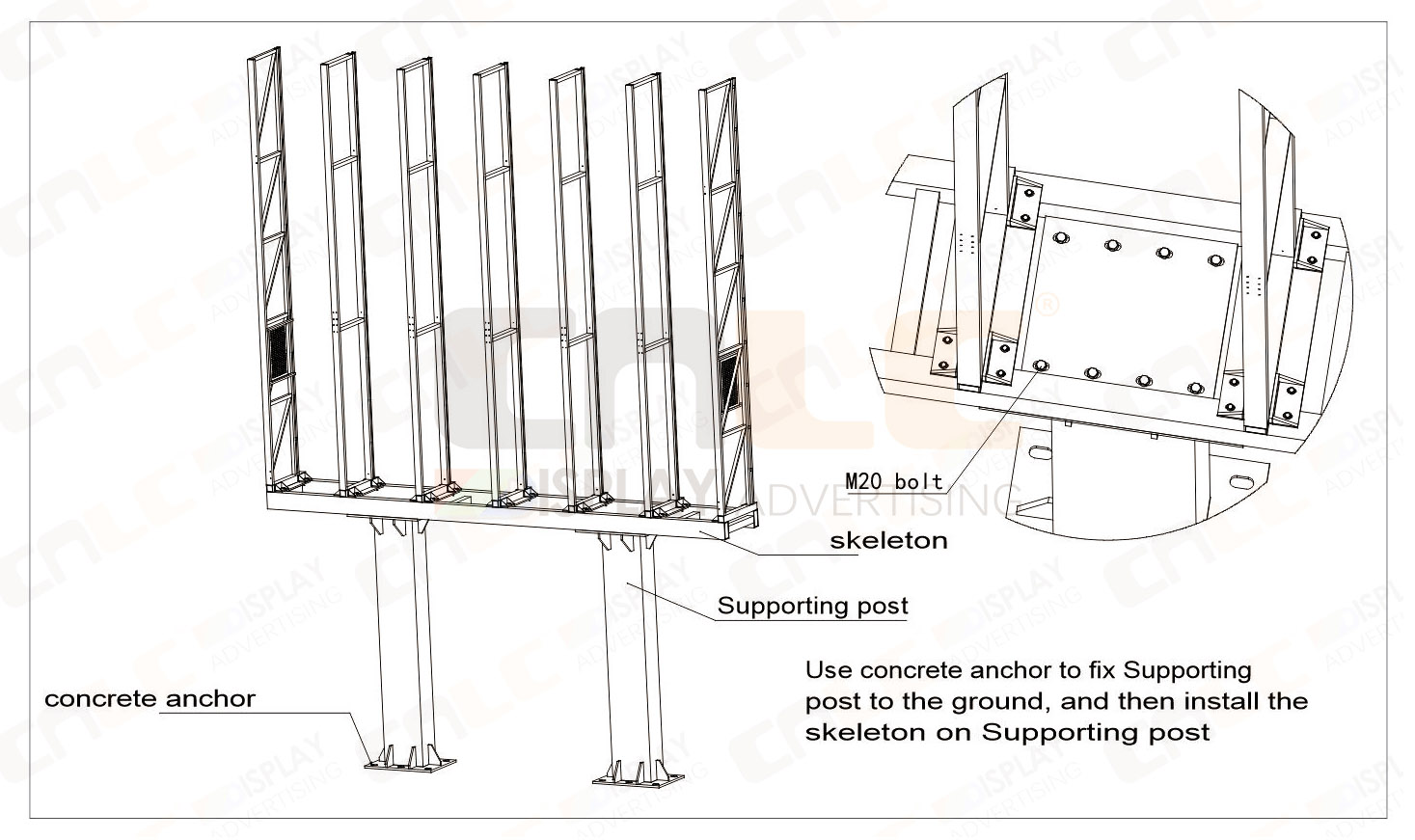

Fundación y anclaje
Verter la base de hormigón y empotrar Anclajes de hormigón.

Instalación de la columna de soporte
Fijar las columnas a la cimentación y calibrar la alineación vertical.

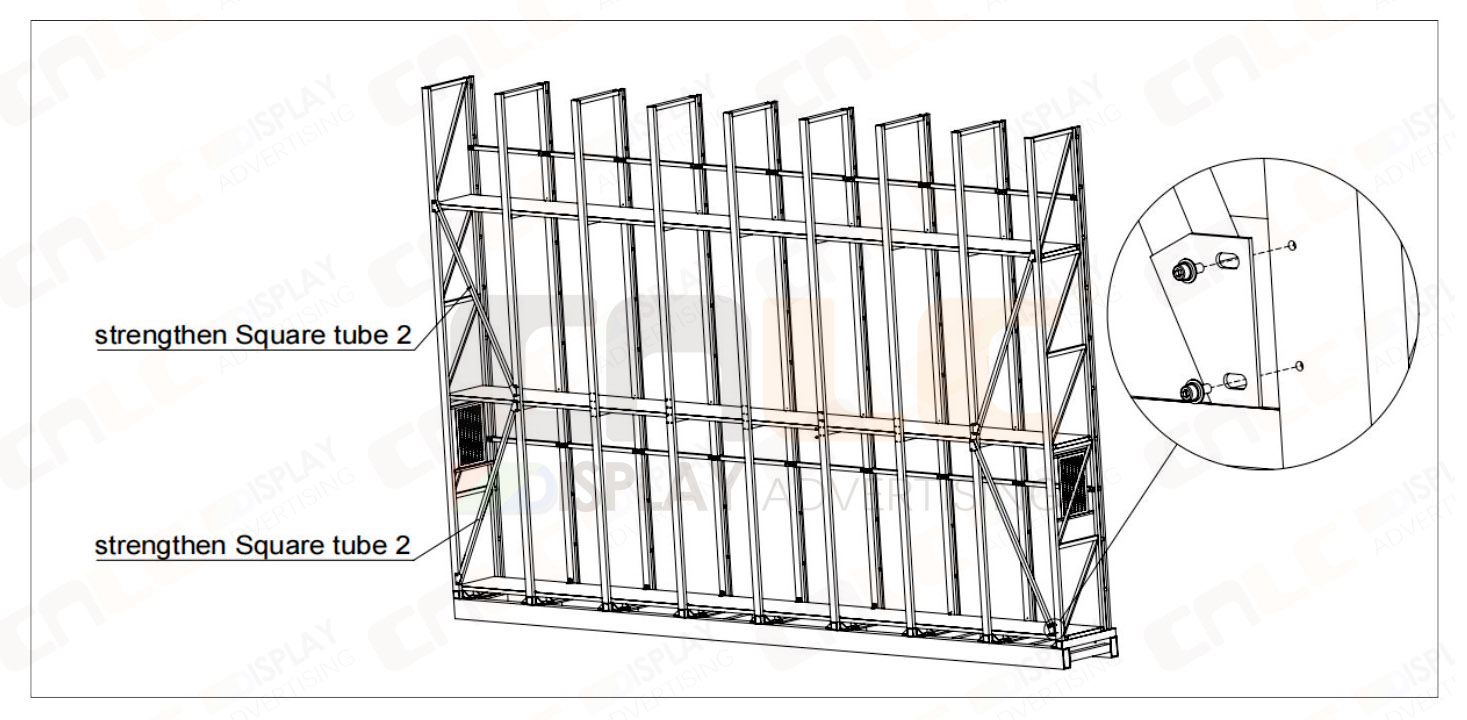

Instalación de la estructura de soporte de acero trasera

• Instalar el esqueleto del marco de acero

• Reforzar con Tubos cuadrados reforzados Para mejorar la resistencia estructural y la resistencia al viento

• Mantenimiento de la instalación Campo de pie

• Asegure todos los puntos críticos con Pernos de alta resistencia M20

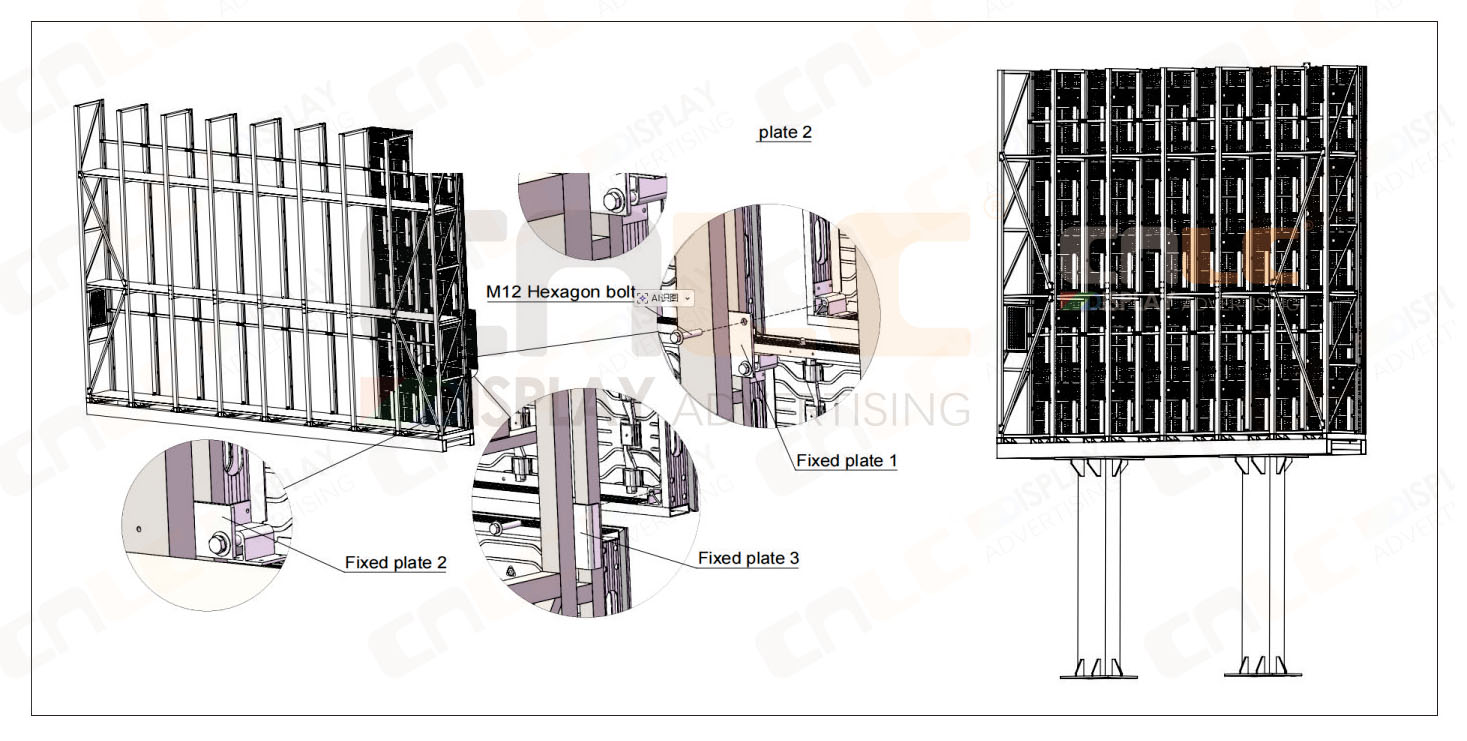

Conjunto de pantalla modular
Instale los módulos LED secuencialmente para formar la superficie completa de la pantalla.

Cableado y puesta en servicio del sistema
Conecte la alimentación y la señal → calibración del color → complete la prueba de funcionamiento en pantalla completa.

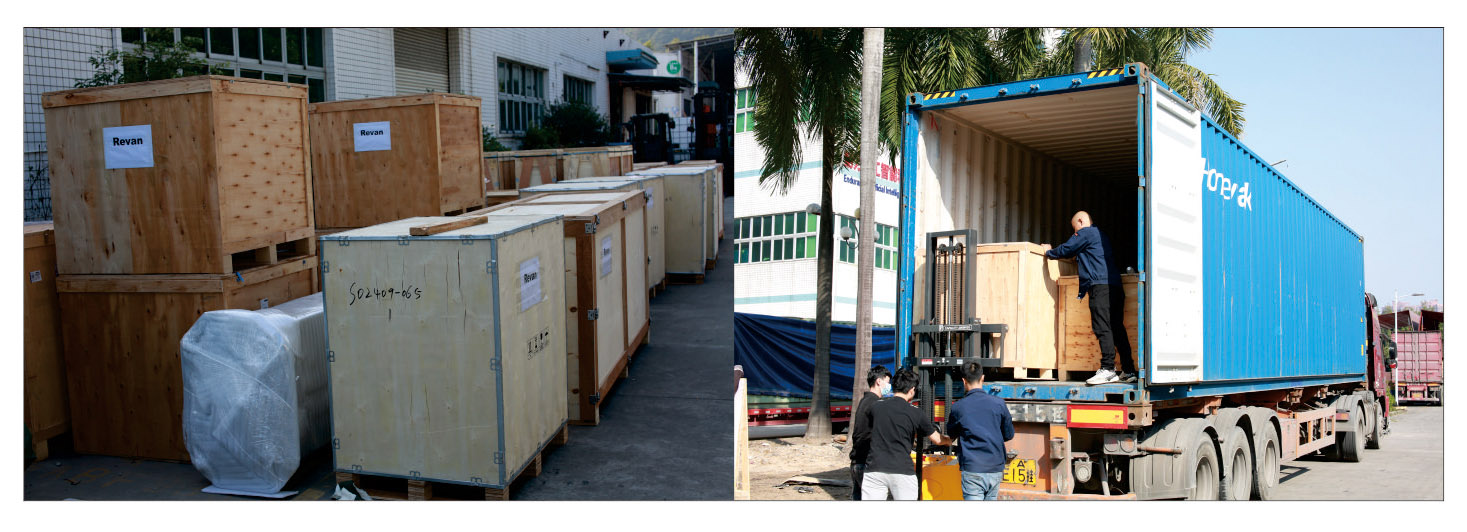

5. Envío modular y entrega global

Para dar cabida a envíos internacionales, implementación de proyectos e instalaciones a gran escala, la solución admite:

• Envío totalmente desmontable (Gabinetes + Estructura de Acero)

• Los gabinetes, el marco del esqueleto y las columnas de soporte se empaquetan por separado para reducir el volumen y el costo de envío.

• Montaje rápido en sitio siguientes componentes numerados

• Cumple con los estándares del equipo de instalación en diferentes regiones (UE/EE. UU./AU)

• Ideal para proyectos transfronterizos, licitaciones gubernamentales y despliegues publicitarios a gran escala por parte de agencias.

6. Resumen del valor del cliente

Al elegir esta solución de cartelera LED, usted ganará:

✔ Costos de transporte más bajos
El envío modular reduce los gastos logísticos

✔ Instalación más rápida
Mayor eficiencia de montaje en sitio

✔ Costos de mantenimiento más bajos
Servicio delantero y trasero más acceso al estribo

✔ Mayor valor publicitario
5500 nits + alto contraste = pantalla para todo tipo de clima

✔ Rendimiento estable y confiable en exteriores
IP67/IP65 + estructura de acero + sistema de ahorro de energía

7. Contáctenos

¿Está interesado en diagramas estructurales en 3D, especificaciones técnicas en PDF, guías de instalación o cotizaciones de proyectos?
Contacte con el Equipo CNLC —Le proporcionaremos una solución completa en 24 horas.
