Para aplicaciones en exteriores expuestas a altas temperaturas, intensa radiación solar y largas jornadas de funcionamiento, CNLC llevó a cabo una prueba de validación en condiciones de alta temperatura y radiación solar en su pantalla LED de doble cara para exteriores P4. La evaluación combinó el diseño de gestión térmica, el diseño estructural resistente a la intemperie, la configuración eléctrica y las pruebas de fiabilidad ambiental.
Bajo una temperatura ambiente de 55 °C, una irradiancia solar de 1100 W/m² y 4 horas de funcionamiento continuo, el CNLC monitorizó simultáneamente las temperaturas en múltiples puntos, incluyendo la superficie de la pantalla LED, el interior del gabinete, la fuente de alimentación, la tarjeta receptora y la superficie de vidrio. Durante la prueba, la temperatura máxima medida en la superficie del LED alcanzó los 89 °C, lo que proporciona datos de ingeniería prácticos para respaldar el análisis de respuesta térmica, la selección de materiales, la configuración eléctrica y la evaluación de proyectos LED para exteriores en entornos de alta temperatura.
| Elemento de prueba | Condición medida |
|---|---|
| Producto | Pantalla LED exterior de doble cara P4 |
| Temperatura ambiente | 55℃ |
| Irradiancia solar | 1100 W/m² |
| Operación continua | 4 horas |
| Puntos de control de temperatura | 16 |
| Temperatura máxima de la superficie del LED | 89℃ |
1. ¿Qué desafíos enfrentan las pantallas LED de doble cara para exteriores en entornos de alta temperatura y alta radiación solar?
Cuando las pantallas LED para exteriores funcionan en regiones de altas temperaturas, su carga térmica se ve afectada no solo por la temperatura ambiente, sino también por la radiación solar y el calor generado por el propio sistema de visualización.
En una pantalla LED de exterior de doble cara, ambas superficies están expuestas al exterior, mientras que los módulos LED, las fuentes de alimentación, las tarjetas receptoras y otros componentes eléctricos están integrados en el interior del gabinete. Esto genera requisitos adicionales en cuanto a la gestión térmica, el diseño estructural y el funcionamiento continuo.
La radiación solar contiene energía ultravioleta, visible e infrarroja. Una parte de esta energía puede ser absorbida por la superficie de la pantalla y los materiales estructurales, y convertida en calor.
A medida que aumenta la irradiancia solar, la temperatura superficial de la pantalla puede ser significativamente superior a la temperatura ambiente. Por lo tanto, la temperatura ambiente por sí sola no es suficiente para evaluar el rendimiento térmico de una pantalla LED para exteriores.
A una temperatura ambiente de 55 ℃, la diferencia de temperatura entre el equipo y el entorno circundante disminuye, reduciendo la capacidad del sistema para transferir calor interno al ambiente.
El calor generado por los módulos LED, las fuentes de alimentación, los controladores y otros componentes puede aumentar aún más la temperatura de la superficie de la pantalla y de las zonas internas de la carcasa.
Una estructura de pantalla de doble cara requiere una gestión térmica en ambas superficies de visualización, teniendo en cuenta también la distribución de la temperatura dentro del gabinete.
Por lo tanto, la gestión térmica debe tener en cuenta la estructura general, la organización del flujo de aire, los materiales y la disposición eléctrica, en lugar de centrarse únicamente en los componentes individuales que generan calor.
Los soportes publicitarios exteriores suelen tener que funcionar durante periodos prolongados. La exposición continua a altas temperaturas y radiación solar puede generar cargas térmicas en los materiales estructurales, los revestimientos, los módulos LED y los sistemas eléctricos.
Por este motivo, las pruebas de simulación ambiental representativas son importantes durante el desarrollo del producto y la selección del proyecto para obtener datos medibles de temperatura y funcionamiento.
2. Solución de confiabilidad para LED exteriores de doble cara CNLC P4
CNLC evalúa la pantalla LED de exterior de doble cara P4 mediante un enfoque integrado que abarca la estructura del producto, la selección de materiales, la configuración eléctrica, la gestión térmica y la validación ambiental.
El proceso de ingeniería general es:
Diseño de producto → Selección de materiales → Gestión térmica → Pruebas de simulación ambiental → Monitorización de temperatura multipunto → Análisis de datos → Optimización del diseño
La estructura general del producto y el diseño de gestión térmica interna se han desarrollado para controlar la distribución del calor dentro de la pantalla de doble cara. Se utilizan datos de temperatura multipunto para evaluar las cargas térmicas en diferentes áreas.
Para aplicaciones exteriores de larga duración, la estructura del gabinete, el tratamiento de la superficie y los materiales relacionados están diseñados para soportar altas temperaturas, radiación solar y condiciones exteriores cambiantes.
Los componentes eléctricos clave, como la fuente de alimentación y la tarjeta receptora, se someten a un control de temperatura, al tiempo que se evalúan las condiciones de funcionamiento continuo bajo el entorno de prueba de alta temperatura especificado.
Se utiliza una prueba de simulación ambiental de radiación solar y alta temperatura para reproducir una condición controlada de alta temperatura y alta radiación solar, lo que proporciona datos de ingeniería medibles para el diseño de productos y la evaluación de proyectos.
3. Prueba de simulación ambiental de radiación solar

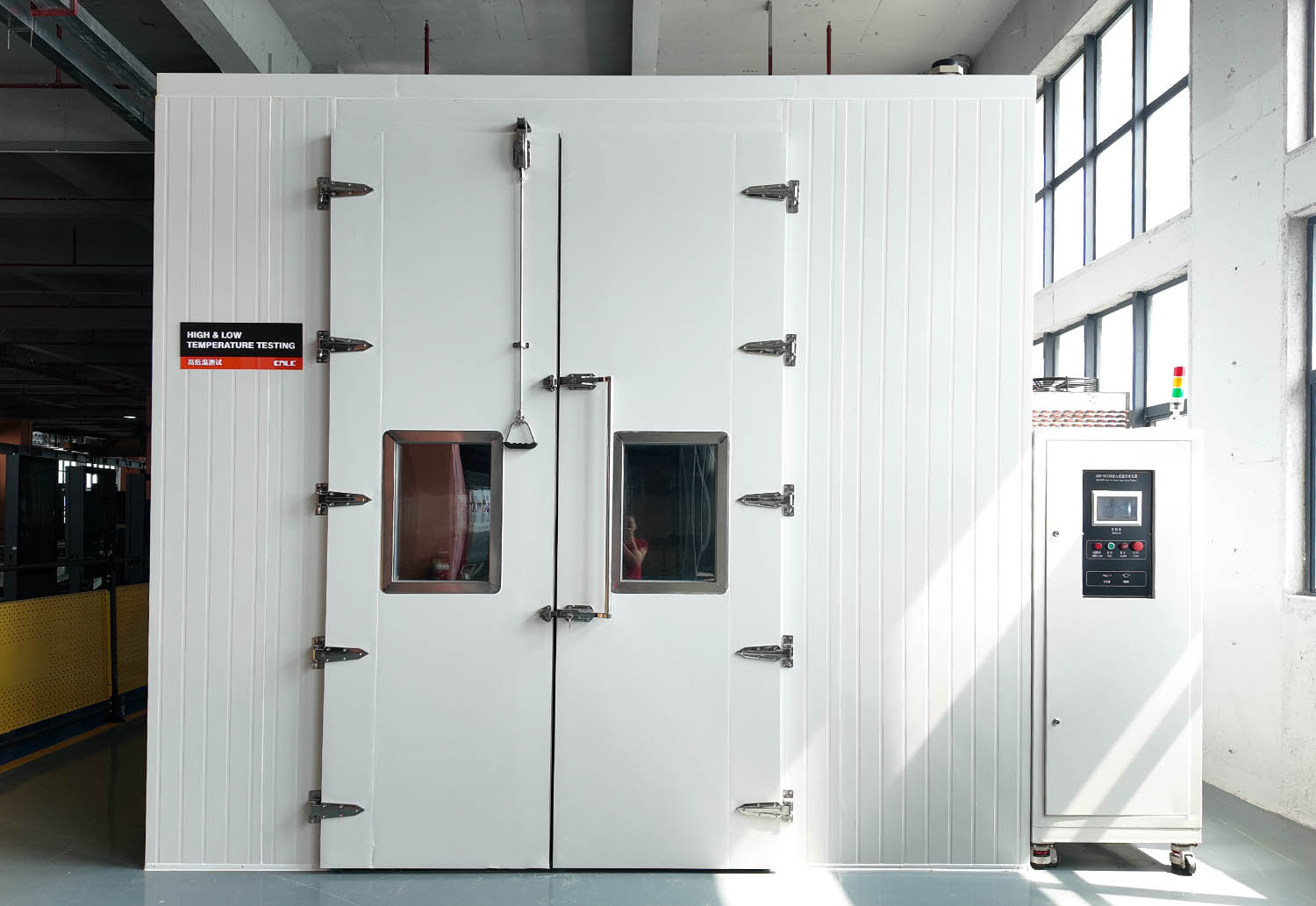

CNLC utilizó una cámara de pruebas ambientales de alta temperatura con radiación solar para evaluar la pantalla LED exterior de doble cara P4 en condiciones ambientales simuladas.
Las condiciones de prueba se diseñaron para aplicaciones exteriores con altas temperaturas y alta radiación solar. La evaluación abarcó el estado estructural, el funcionamiento de la pantalla, la distribución de la temperatura, el rendimiento del sistema eléctrico y el estado de la superficie del material bajo el entorno de prueba especificado.
| Elemento de prueba | Parámetro |
|---|---|
| Modelo de producto | Pantalla LED exterior de doble cara P4 |
| Dimensiones de la muestra | 2505 × 1222 × 232 mm |
| Temperatura ambiente | 55℃ |
| Irradiancia solar | 1100 W/m² |
| Duración de la prueba | 4 horas de exposición continua |
| Espectro | Radiación solar de espectro completo: UV + Visible + IR |
| Radiación UV | 77 W/m² |
| Radiación visible | 473 W/m² |
| Radiación infrarroja | 550 W/m² |
| Temperatura máxima de la pizarra | Aprox. 65℃ |
| Puntos de control de temperatura | 16 |
| Intervalo de muestreo | 10 segundos |
Durante la prueba, la muestra se colocó en el centro de la cámara ambiental mientras se registraban simultáneamente los cambios de temperatura en varios puntos clave.
Superficie de pantalla LED
Parte posterior de los módulos LED
Interior del armario
Fuente de alimentación
Tarjeta receptora
Tapa de la caja eléctrica
Superficie de vidrio
Otras ubicaciones estructurales y eléctricas clave
La recopilación de datos sincronizados en múltiples puntos permite observar las tendencias de temperatura en diferentes áreas bajo altas temperaturas y radiación solar, en lugar de depender de un único punto de medición.

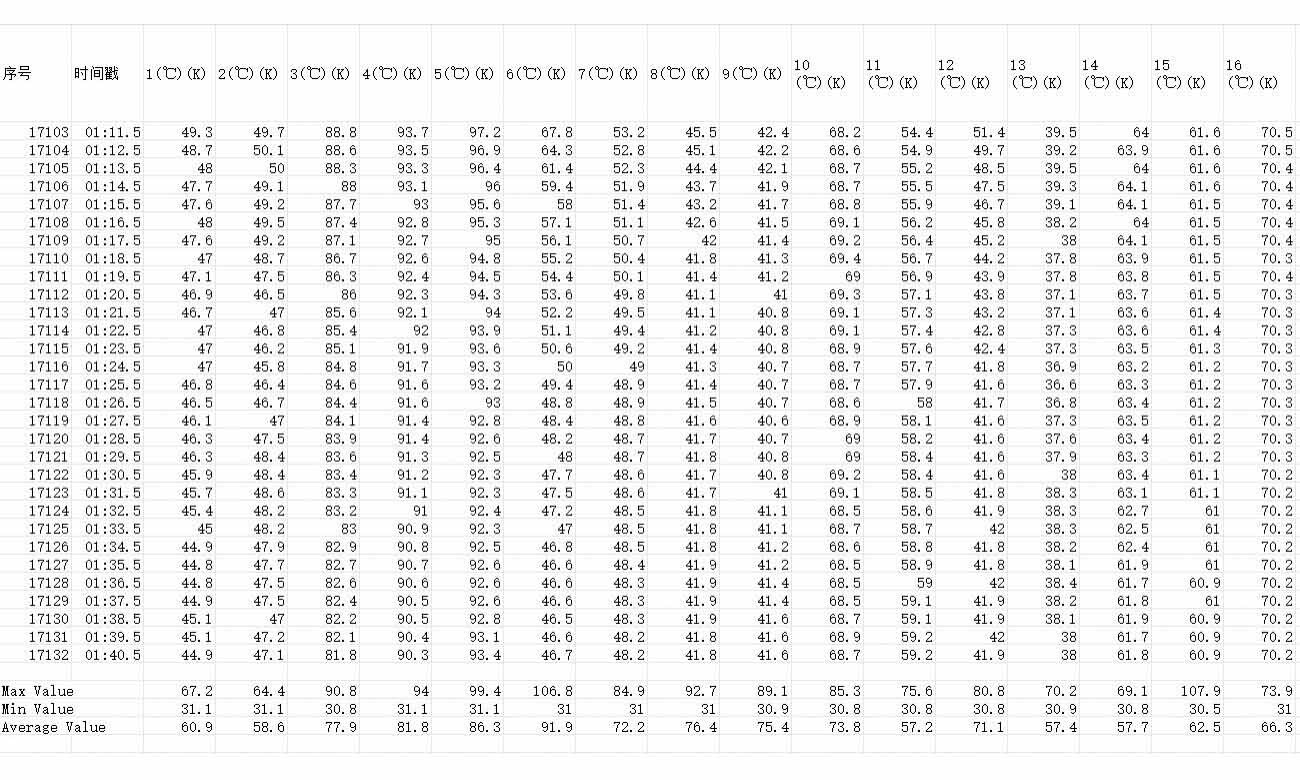

4. Datos de temperatura medidos: Temperatura máxima de la superficie del LED de 89 ℃
Bajo una temperatura ambiente de 55 ℃ + una irradiancia solar de 1100 W/m² + 4 horas de prueba continua, CNLC monitorizó las temperaturas en múltiples puntos del producto.
| Posición de la superficie del LED | Temperatura máxima medida |
|---|---|
| Área superior | 89℃ |
| Área media | 85℃ |
| Área inferior | 75℃ |
Temperatura máxima medida de la superficie del LED: 89 ℃
Los datos de las pruebas muestran una clara diferencia en la distribución de la temperatura a distintas alturas de la pantalla. La monitorización simultánea de las zonas superior, media e inferior proporciona datos para analizar la distribución térmica causada por la radiación solar y la generación de calor interna.
También se monitorizaron las temperaturas en diferentes zonas del interior del armario:
Zona superior: aproximadamente 67 ℃ de media
Zona inferior: aproximadamente 64 ℃ de media
Durante la prueba, se monitorizó continuamente la zona de alimentación, con un rango de temperatura medido de aproximadamente:
82–93℃
Estas mediciones proporcionan datos adicionales para evaluar la carga térmica del producto en condiciones de alta temperatura y sirven de apoyo para la gestión térmica, la configuración eléctrica y el posterior diseño de ingeniería.
5.Del calentamiento rápido a una tendencia estabilizadora: respuesta térmica del producto
Además de la temperatura máxima, la evolución de la temperatura a lo largo del tiempo proporciona información importante sobre la respuesta térmica del producto en condiciones de alta temperatura y alta radiación solar.
Basándonos en los datos de la prueba continua de 4 horas, la respuesta de temperatura se puede dividir a grandes rasgos en las siguientes etapas:
Una vez iniciada la prueba, las temperaturas en la superficie del producto y en puntos clave del interior aumentaron rápidamente, ya que la radiación solar y el calor generado por el sistema de visualización crearon la carga térmica principal.
A medida que aumentaba la temperatura del producto, la disipación de calor se volvía más significativa y la tasa de aumento de la temperatura disminuía gradualmente.
Durante la última etapa de la prueba, los cambios de temperatura en los principales puntos de monitorización se volvieron más graduales, lo que indica que la respuesta térmica del producto se estaba aproximando a una tendencia relativamente estable.
La curva de temperatura completa permite a los ingenieros evaluar la respuesta térmica del producto durante una exposición continua a altas temperaturas y radiación solar, en lugar de centrarse únicamente en la temperatura registrada al final de la prueba.
6. Diseño de ingeniería para aplicaciones exteriores de alta temperatura
Los datos de las pruebas no solo ayudan a evaluar el estado de funcionamiento del producto en el entorno de prueba especificado, sino que también pueden servir de base para el diseño estructural, de materiales y eléctrico.
Las características de carga térmica de la estructura de la pantalla de doble cara se tienen en cuenta mediante un diseño estructural y de gestión térmica integral para controlar la distribución del calor dentro del sistema.
Los 16 puntos de monitorización de temperatura proporcionan datos de temperatura de diferentes zonas, lo que facilita la evaluación de la gestión térmica y la optimización estructural.
El producto utiliza una estructura de aleación de aluminio diseñada para cumplir con los requisitos de resistencia estructural y peso de los equipos para exteriores, al tiempo que proporciona una base estructural para la gestión térmica general.

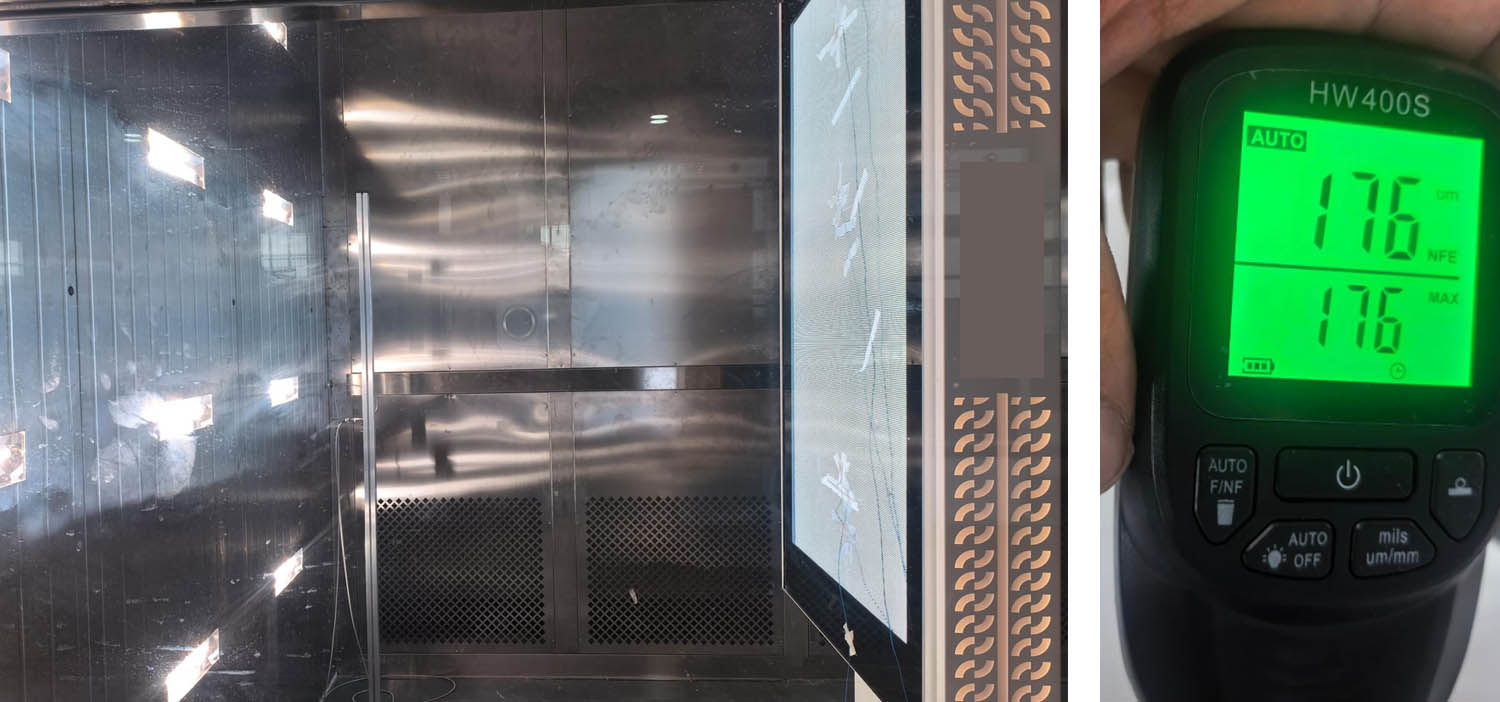

La superficie del producto utiliza un recubrimiento en polvo resistente a la intemperie con un espesor aproximado de 176 μm.
Tras una prueba continua de 4 horas sometida a una radiación solar de espectro completo de 1100 W/m², a una temperatura ambiente de 55 ℃, no se observó decoloración, amarilleamiento, formación de burbujas, agrietamiento ni descamación evidentes en la superficie de la muestra analizada.
Los puntos eléctricos clave, incluyendo la fuente de alimentación y la tarjeta receptora, fueron monitorizados simultáneamente para medir su temperatura y evaluados junto con el estado de funcionamiento continuo.
La combinación de datos de temperatura con el estado de funcionamiento proporciona una visión más completa del rendimiento del sistema eléctrico en condiciones de alta temperatura.
7. Verificación de funcionamiento continuo durante 4 horas a alta temperatura y alta radiación solar.
Durante toda la prueba, la pantalla LED exterior de doble cara P4 funcionó de forma continua durante 4 horas a una temperatura ambiente de 55 ℃ y una irradiancia solar de 1100 W/m².
Tras la prueba y el posterior enfriamiento, se inspeccionó el producto para comprobar su aspecto, estado estructural, rendimiento de la pantalla y estado del sistema eléctrico.
Durante y después de la prueba:
No se observó humo ni olor anormal.
No se observó ningún aflojamiento estructural evidente.
No se observaron grietas en los gabinetes.
No se observó ninguna anomalía estructural evidente que afectara la conclusión de la prueba.
No se observó decoloración, amarilleamiento, formación de burbujas, agrietamiento ni descamación evidentes del recubrimiento de la superficie.
Durante esta prueba de 4 horas:
El sistema de visualización permaneció operativo.
No se observó ningún parpadeo evidente.
No se produjo ninguna condición de pantalla negra.
No se observó ningún amarillamiento evidente ni ninguna otra anomalía en la pantalla.
Durante la prueba, la fuente de alimentación, los controladores, el cableado y los sistemas eléctricos relacionados permanecieron operativos, sin que se observara ninguna anomalía eléctrica evidente que afectara a la conclusión de la prueba.
Durante la prueba a alta temperatura, los módulos LED mostraron una ligera deformación térmica y cambios en los espacios entre ellos. Estos cambios se corrigieron una vez que el producto se enfrió.
Según el informe de la prueba, esta condición se consideró una respuesta térmica aceptable y no afectó la conclusión de la prueba.
Esta observación también demuestra el valor de ingeniería de las pruebas de simulación ambiental: los materiales y los módulos pueden responder a los cambios de temperatura, por lo que es importante observar el comportamiento estructural y del módulo durante el calentamiento, la exposición prolongada a altas temperaturas y el enfriamiento.
8. ¿Por qué son importantes los datos de las pruebas de simulación ambiental para los proyectos de iluminación LED para exteriores?
El rendimiento a altas temperaturas de una pantalla LED para exteriores no puede evaluarse adecuadamente solo mediante pruebas de encendido a temperatura normal.
En entornos exteriores reales, el producto puede estar expuesto a una combinación de:
Temperatura ambiente + Radiación solar + Generación de calor interna + Funcionamiento prolongado
Por lo tanto, las pruebas de simulación ambiental proporcionan datos de ingeniería en condiciones controladas que pueden representar mejor los desafíos térmicos de las aplicaciones exteriores previstas.
Las curvas de temperatura y los datos de monitorización multipunto permiten identificar diferencias de carga térmica en distintas zonas, lo que proporciona información para el diseño estructural y de gestión térmica.
Las pruebas realizadas en condiciones de alta temperatura y radiación solar pueden ayudar a evaluar los cambios en los recubrimientos y materiales relacionados bajo las condiciones especificadas.
La temperatura, la irradiancia solar y las condiciones de instalación varían según la ubicación. Los datos de las pruebas pueden servir como referencia importante para la evaluación del proyecto y la configuración del producto.
Los datos validados de las pruebas ambientales pueden contribuir a la optimización del diseño del producto y al control de calidad de la producción, proporcionando referencias de ingeniería más claras para proyectos a gran escala.

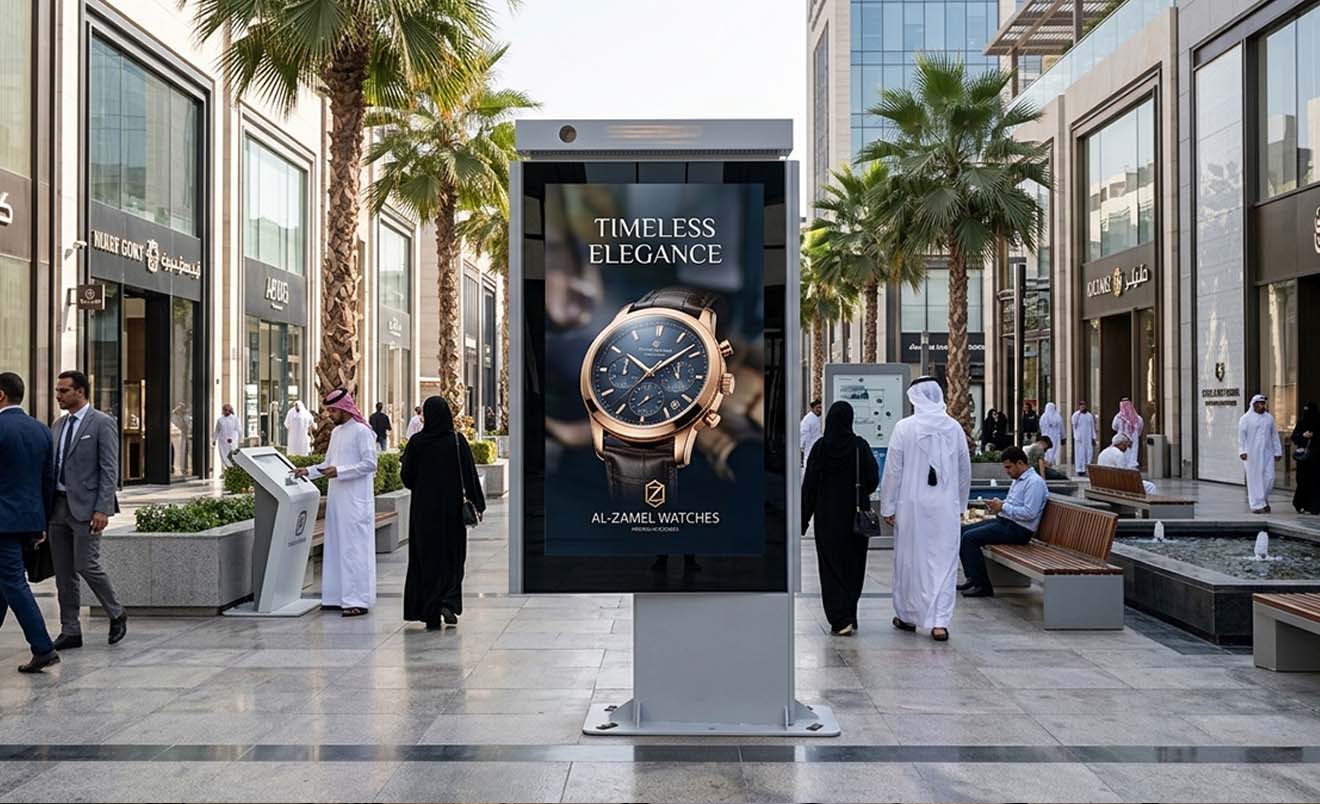

9. Aplicaciones para proyectos al aire libre en entornos de alta temperatura y alta radiación solar.
Basándose en el diseño estructural del producto y en los datos de las pruebas de simulación ambiental, la pantalla LED de exterior de doble cara CNLC P4 se puede utilizar en una variedad de aplicaciones exteriores que requieren un funcionamiento prolongado, entre las que se incluyen:
Publicidad digital exterior a lo largo de carreteras, principales vías urbanas y calles comerciales.
Publicidad digital exterior y pantallas informativas para autopistas, áreas de servicio e instalaciones de transporte.
Aplicaciones de publicidad digital en aeropuertos, estaciones de tren, terminales de autobuses y otros lugares de mucho tránsito.
Publicidad exterior y paneles informativos para paradas de autobús, estaciones de BRT y redes de transporte público.
10. Desde las pruebas hasta la entrega del proyecto: Soporte de ingeniería de CNLC
Las pruebas ambientales forman parte de la validación de la fiabilidad del producto. Para proyectos B2B reales, CNLC puede proporcionar configuración de producto y soporte de ingeniería adicionales según los requisitos específicos del proyecto.
11. Proporcionar datos de ingeniería verificables para proyectos de iluminación LED para exteriores en regiones de altas temperaturas.
La fiabilidad de las pantallas LED para exteriores no puede definirse con una sola prueba. Se desarrolla a través de un proceso que abarca el diseño del producto, la selección de materiales, la fabricación y la validación ambiental.
Diseño de ingeniería
↓
Selección de materiales
↓
Gestión térmica
↓
Pruebas ambientales
↓
Monitoreo de temperatura
↓
Análisis de datos
↓
Optimización del diseño
En las condiciones de prueba de una temperatura ambiente de 55 ℃ + una irradiancia solar de 1100 W/m² + 4 horas de funcionamiento continuo, la pantalla LED exterior de doble cara P4 completó la prueba de simulación ambiental de alta temperatura y alta radiación solar especificada.
Durante la prueba, la temperatura máxima medida en la superficie del LED alcanzó los 89 ℃. El sistema de visualización se mantuvo operativo y, tras la prueba, no se observaron anomalías evidentes que afectaran a la conclusión de la misma en los componentes estructurales clave, el sistema eléctrico o el revestimiento de la superficie.
Estos resultados medidos proporcionan referencias de ingeniería para el diseño de productos, la evaluación de la gestión térmica y la selección de proyectos para aplicaciones LED en exteriores en regiones de altas temperaturas y alta radiación solar.
¿Necesita una solución de pantalla LED para exteriores en entornos de alta temperatura?
Si su proyecto se ubica en Oriente Medio, el sur de Norteamérica, el sur de Europa, Australia u otras regiones con altas temperaturas y alta radiación solar, CNLC puede proporcionarle una solución de pantalla LED para exteriores específica para su proyecto, basada en las condiciones reales de su aplicación.
Por favor, proporcione:
Ubicación del proyecto · Tamaño de la pantalla · Entorno de instalación · Horario de funcionamiento · Requisitos de brillo
El equipo de ingeniería de CNLC puede brindar asistencia en la configuración del producto, el diseño estructural, la evaluación de la gestión térmica y la planificación de pruebas de confiabilidad ambiental.
