Las pantallas publicitarias LCD comerciales y la señalización digital están diseñadas para un funcionamiento a largo plazo, pero aún así pueden producirse problemas de visualización debido a las conexiones de los cables, los componentes de la retroiluminación LED, las fuentes de alimentación, las condiciones térmicas o el propio panel LCD.
Los problemas más comunes incluyen líneas horizontales o verticales, brillo desigual, parpadeo de la pantalla, pantallas negras, polvo interno, manchas oscuras, fugas de cristal líquido y áreas oscuras localizadas.
Para los equipos de mantenimiento, distribuidores, integradores de sistemas e ingenieros de servicio, el paso más importante es identificar la causa real del problema antes de reemplazar componentes. Un diagnóstico incorrecto puede llevar a la sustitución innecesaria de piezas e incluso provocar daños secundarios durante el desmontaje.
Esta guía abarca 8 problemas comunes de las pantallas LCD, incluyendo sus síntomas, posibles causas, instrucciones para la resolución de problemas y soluciones recomendadas.
Respuesta rápida: La mayoría de los problemas de las pantallas LCD se deben a una de estas cinco áreas: la fuente de alimentación, los cables de señal, la placa controladora, el sistema de retroiluminación LED o el propio panel LCD. La clave para una solución de problemas eficaz es identificar qué sistema es el responsable antes de reemplazar componentes costosos.
Adecuado para: Equipos de mantenimiento de pantallas comerciales, ingenieros de soporte técnico, distribuidores, integradores de sistemas y contratistas de proyectos.

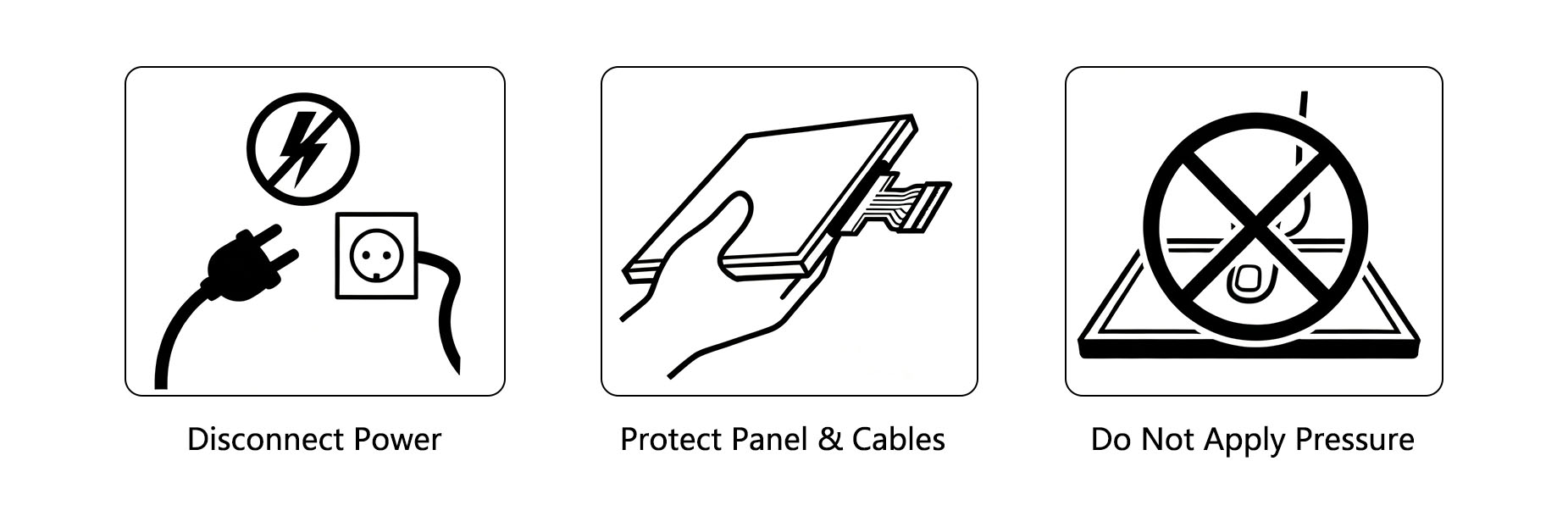

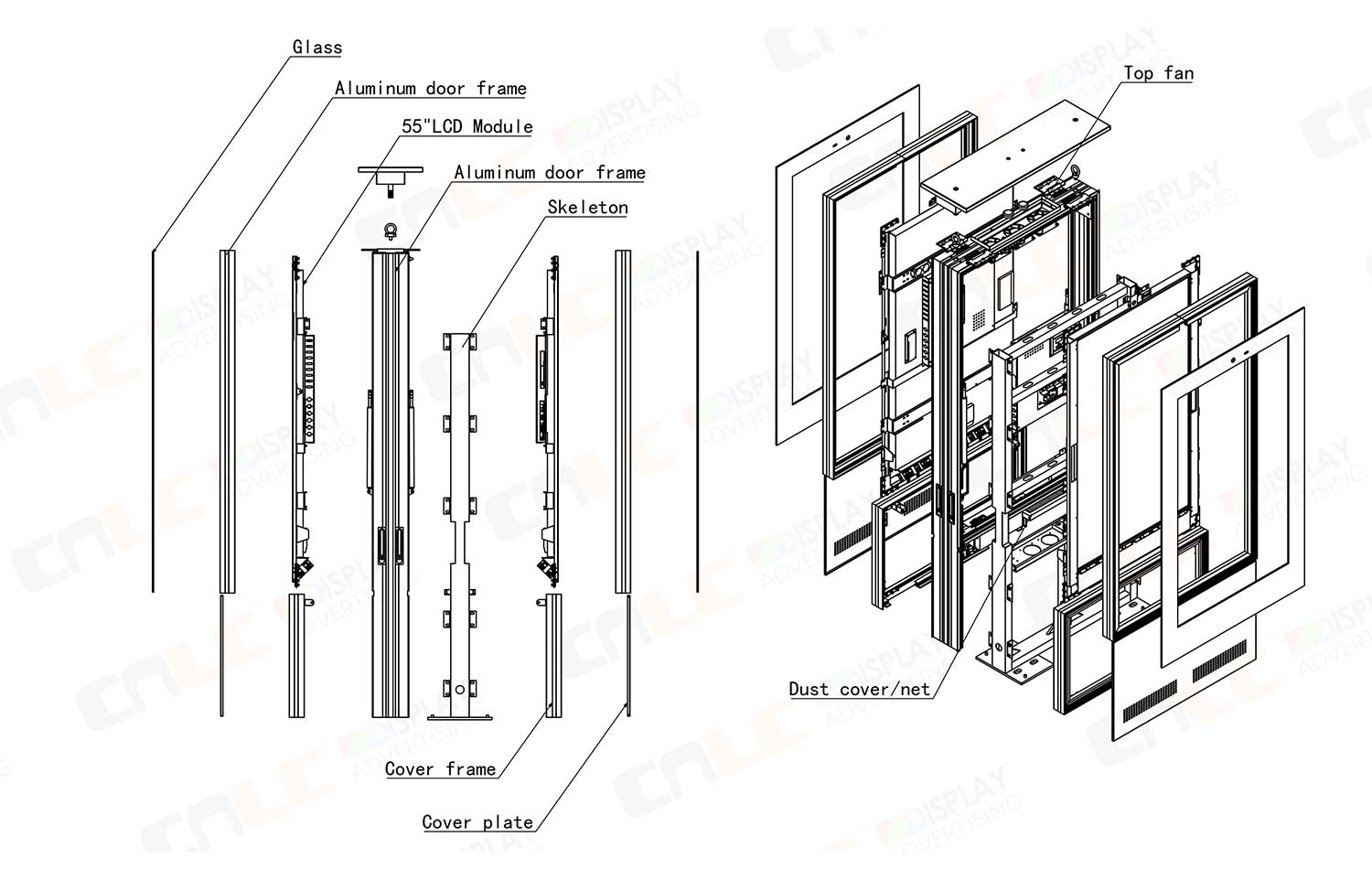

Antes de abrir una pantalla LCD comercial o realizar una inspección interna, siga siempre los procedimientos de seguridad eléctrica y protección ESD.
Antes de realizar el mantenimiento de la pantalla:
Desconecte completamente la alimentación de CA.
Desconecte el adaptador de corriente o la toma de corriente.
Deje transcurrir el tiempo suficiente para que los componentes internos se descarguen según las normas de seguridad del fabricante del equipo.
Nunca realice reparaciones internas ni conecte o desconecte componentes mientras el equipo esté encendido, a menos que un técnico cualificado esté realizando una prueba eléctrica específica con la corriente en funcionamiento.
Evite el contacto directo:
Contactos de cable LVDS/eDP
Pines de conexión
Superficies de paneles LCD
Películas ópticas
Componentes de retroiluminación LED
Utilice la protección ESD adecuada, como una pulsera antiestática, al manipular componentes electrónicos sensibles.
Los paneles LCD son componentes de precisión. No presione, golpee, doble ni apriete el panel durante la instalación o el mantenimiento.
Los daños físicos en la capa de cristal líquido, la estructura TFT o el área de unión COF suelen ser irreversibles y pueden requerir la sustitución completa del panel LCD.

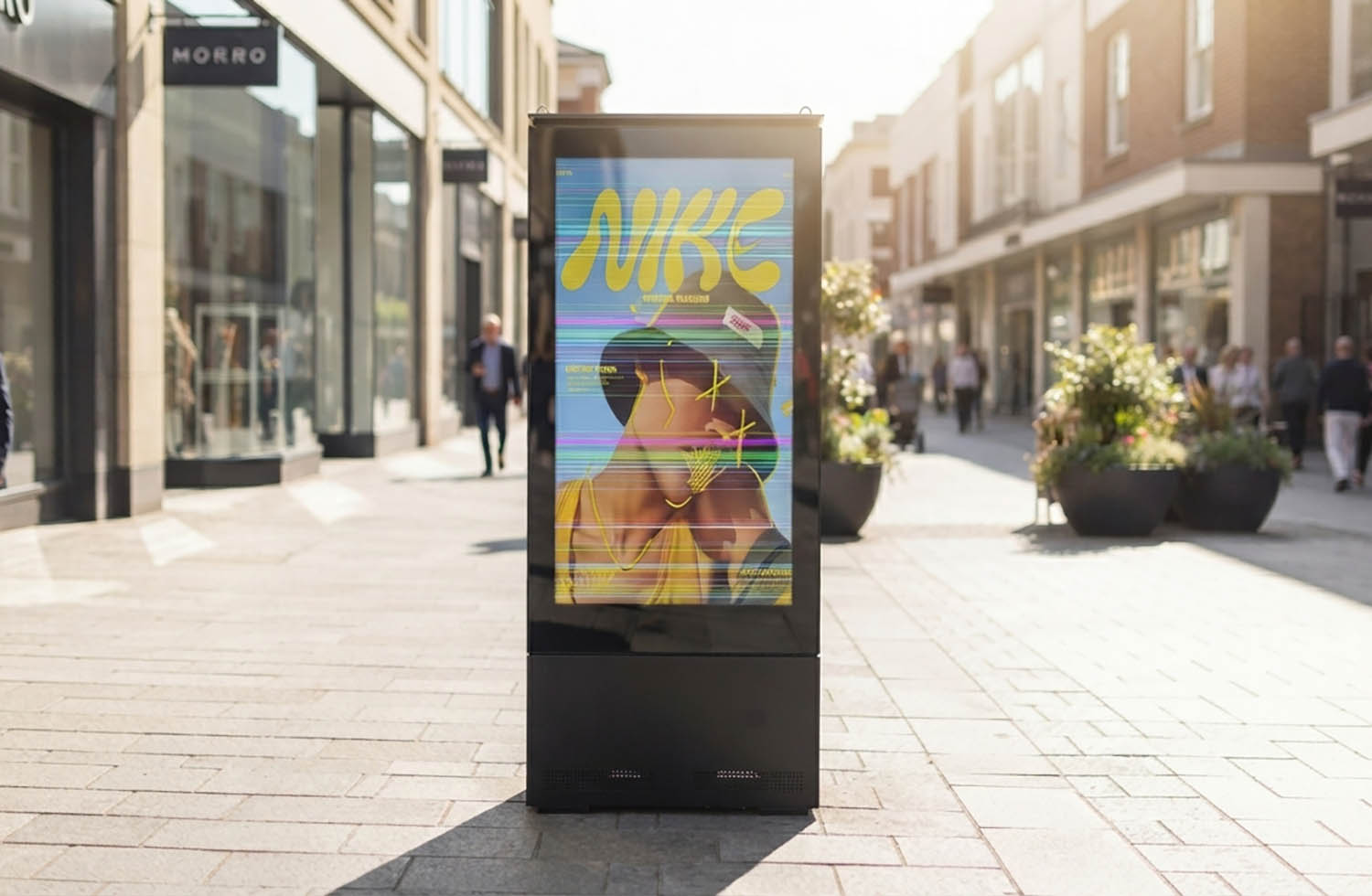

La pantalla LCD muestra líneas horizontales fijas, líneas verticales o líneas de colores. Por lo general, las líneas permanecen en la misma posición independientemente del contenido que se muestre.
Las causas comunes incluyen:
Cables LVDS/eDP sueltos o mal conectados
Conectores oxidados o contaminados
Cables de pantalla doblados o dañados
Daños en el cable o conductor interno
Problemas de salida de la placa controladora
Fallo en la unión del panel LCD o del COF
Comience inspeccionando el cable LVDS/eDP y sus conectores. Verifique si hay conexiones sueltas, contaminación, oxidación, dobleces excesivos o daños físicos visibles.
Vuelva a conectar el cable de forma segura y asegúrese de que no esté bajo tensión ni comprimido por la carcasa.
Si el problema persiste, utilice un cable que funcione correctamente o una placa controladora compatible para realizar pruebas de reemplazo.
Si la línea permanece fija después de haber descartado el cable y la placa controladora, es más probable que el problema esté relacionado con el panel LCD o el área de unión COF.
Líneas intermitentes: lo más probable es que se trate de un problema con el cable o el conector.
Líneas fijas en la misma posición: es más probable que se trate de un problema relacionado con el panel o con el coeficiente de fricción (COF).
Por lo general, un fallo a nivel de panel requiere la sustitución del panel LCD en lugar de una reparación convencional.
La pantalla muestra ondulaciones, arrugas, texturas irregulares, burbujas o distorsión de la imagen. El problema puede ser especialmente notorio al mostrar colores blancos, grises u otros colores uniformes.
Las causas típicas incluyen:
Envejecimiento o deformación del polarizador
Deformación térmica de las películas difusoras o de mejora del brillo.
Presión mecánica excesiva del marco
Ventilación deficiente o funcionamiento prolongado a altas temperaturas.
Estrés estructural interno o montaje incorrecto
En primer lugar, compruebe si la superficie externa del panel LCD es físicamente plana.
Si la superficie exterior es normal, pero la imagen contiene ondas internas o distorsiones, inspeccione la película óptica y el conjunto de retroiluminación.
También se debe revisar el sistema de refrigeración. Limpie las aberturas de ventilación y los ventiladores que estén obstruidos y asegúrese de que la pantalla tenga un flujo de aire adecuado.
Compruebe que el marco, la estructura de montaje y los tornillos de fijación no estén sometidos a una presión mecánica excesiva.
Se pueden detectar deformaciones ópticas leves y estables que no afecten a la visión normal.
Las deformaciones graves o progresivas suelen requerir la sustitución del componente óptico o del módulo LCD afectado.
Importante: La deformación permanente de las películas ópticas generalmente no se puede corregir mediante un simple ajuste.

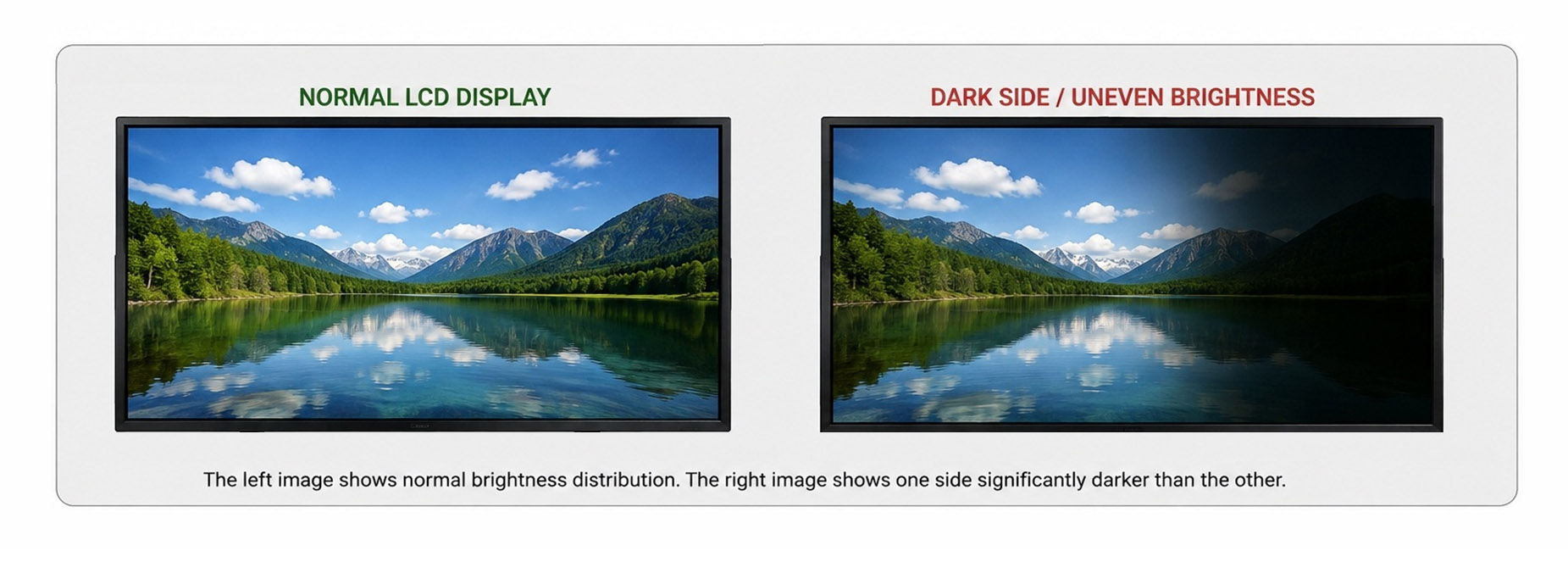

Un lado o una sección de la pantalla LCD, como la izquierda, la derecha, la parte superior o la inferior, aparece notablemente más oscura que el resto de la pantalla, aunque el contenido de la imagen sigue siendo visible.
Las causas comunes incluyen:
Tiras de retroiluminación LED defectuosas
Chips LED envejecidos o defectuosos
Conexiones de alimentación de la retroiluminación sueltas
Problemas en el circuito del controlador de la retroiluminación
Películas ópticas desalineadas o dañadas
Estrés térmico a largo plazo
Empiece por comprobar las conexiones de alimentación de la retroiluminación y el cableado correspondiente.
A continuación, determine si la zona oscura corresponde a una tira o sección específica de retroiluminación LED.
Si la sección de retroiluminación correspondiente no se ilumina correctamente, inspeccione o reemplace la tira de retroiluminación LED compatible.
Si la salida de la retroiluminación es anormal, se debe revisar el circuito controlador de la retroiluminación.
Si todo el sistema de retroiluminación se ilumina de manera uniforme, pero un área específica de la imagen permanece oscura, el problema puede estar relacionado con el panel LCD o el circuito TFT.
La pregunta clave es:
¿La zona oscura se debe a la retroiluminación o es el propio panel LCD el que produce la imagen oscura?
Identificar esta diferencia antes de reemplazar el panel puede reducir significativamente los costos de mantenimiento innecesarios.
La pantalla cambia de brillo repetidamente, parpadea o muestra un movimiento de imagen inestable. El parpadeo puede afectar a toda la pantalla o solo a un área específica.
Es posible que algunos parpadeos de alta frecuencia no sean evidentes para el ojo humano, pero a veces pueden detectarse utilizando la cámara de un teléfono inteligente.
Las posibles causas incluyen:
Salida inestable del adaptador de corriente
Mala conexión del cable LVDS/eDP
Problemas con la retroiluminación LED o el controlador de la retroiluminación.
Tiras de LED viejas o mal conectadas
Problemas con la placa controladora o el firmware
Conexión a tierra inadecuada
interferencia electromagnética externa
Una secuencia práctica para la resolución de problemas es:
Alimentación → Cable de pantalla → Retroiluminación → Placa controladora/Firmware → Conexión a tierra
Si el brillo de toda la pantalla cambia, compruebe primero la fuente de alimentación y el sistema de retroiluminación.
Si la retroiluminación permanece estable pero la señal de imagen parece inestable, inspeccione el cable de la pantalla y la placa controladora.
También se debe confirmar la compatibilidad del firmware cuando corresponda.
La cámara de un teléfono inteligente puede utilizarse como herramienta preliminar para observar el parpadeo de alta frecuencia, pero no debe sustituir al equipo de medición eléctrica profesional.
Una pantalla negra generalmente se puede dividir en dos situaciones:
El dispositivo tiene alimentación, pero la pantalla no muestra ninguna imagen visible.
El dispositivo no responde en absoluto, ni siquiera muestra el estado.
Las causas comunes incluyen:
Fallo de alimentación de CA o CC
Adaptador de corriente o placa de alimentación dañados
Fallo de la retroiluminación LED
Cable de la pantalla suelto o dañado
Fallo de la placa controladora
Fallo del panel LCD
Primero, compruebe la entrada de CA, el adaptador de corriente y el indicador de estado del dispositivo.
Si el dispositivo tiene alimentación pero la pantalla permanece en negro, una prueba con una linterna puede proporcionar una indicación preliminar de si la retroiluminación funciona.

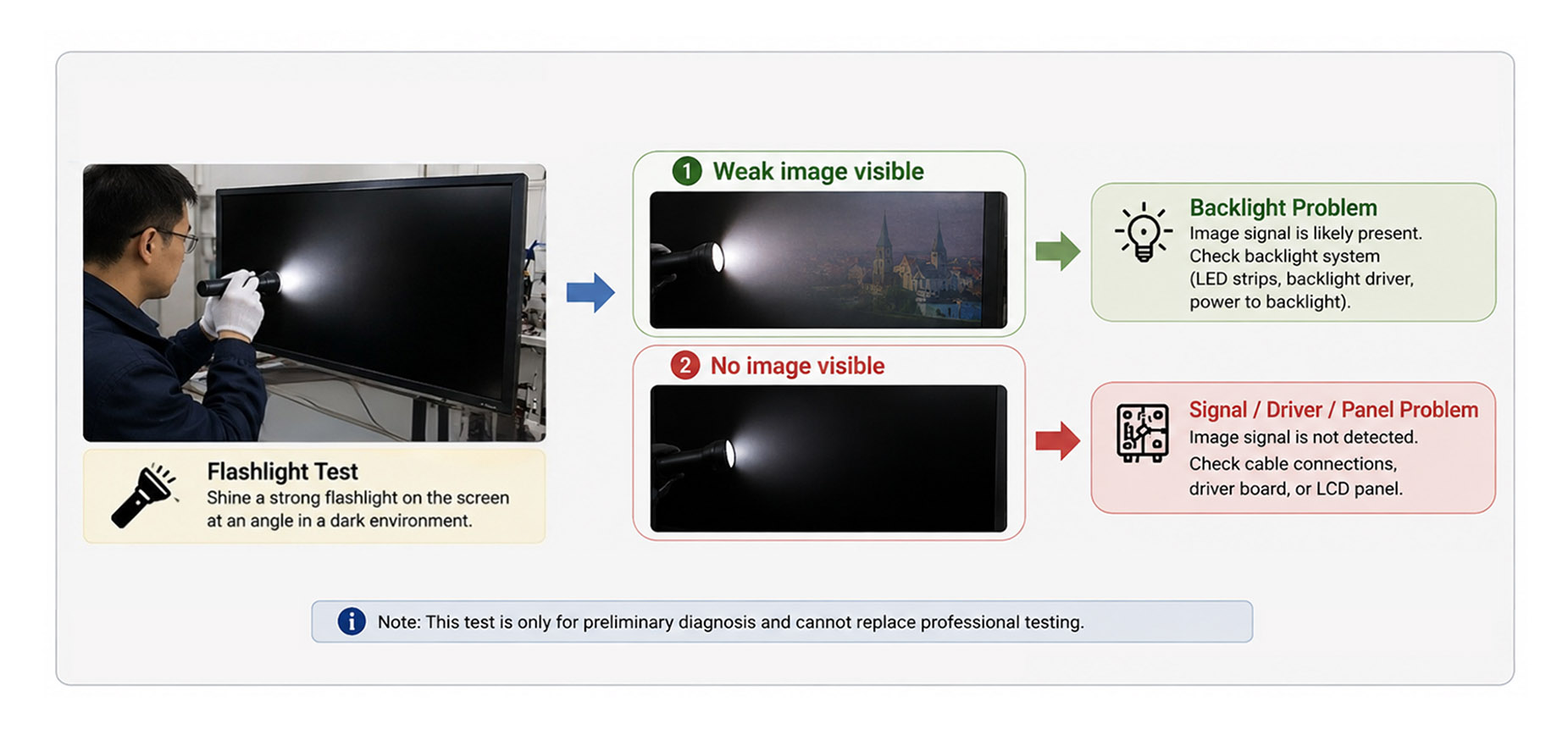

Ilumina la pantalla con una linterna potente desde un ángulo determinado en un entorno relativamente oscuro.
Si se puede ver una imagen tenue:
Dirección probable → Sistema de retroiluminación
Es posible que la señal de imagen de la pantalla LCD aún esté presente, así que revise las tiras de retroiluminación LED, el circuito controlador de la retroiluminación y la conexión de alimentación de la retroiluminación.
Si no se ve ninguna imagen:
Dirección probable → Ruta de la señal, placa controladora o panel LCD
Compruebe la conexión LVDS/eDP y utilice componentes de repuesto compatibles para realizar pruebas cruzadas cuando sea necesario.
| Prueba de linterna | Diagnóstico inicial | Componentes principales a comprobar |
| Imagen tenue visible | Problema con la retroiluminación | Tiras LED, controlador de retroiluminación, conexión de alimentación |
| No se ve ninguna imagen | Problema de señal/controlador/panel | Cable, placa controladora, panel LCD |
Nota: La prueba con linterna es solo un método de diagnóstico preliminar. Para un diagnóstico definitivo, se recomienda realizar pruebas eléctricas profesionales.
En el interior de la pantalla se aprecian pequeñas partículas blancas o grises, motas de polvo o cuerpos extraños que no se pueden eliminar limpiando la superficie externa.
El polvo interno puede ser consecuencia de:
Materiales de sellado envejecidos o dañados
Sellado deficiente del conjunto de retroiluminación
El polvo entra por las rendijas.
Contaminación durante la fabricación o el mantenimiento
Desmontaje o reparación previos
Primero, determine si el polvo se encuentra en la superficie externa o en el interior de la pantalla.
Si solo hay unas pocas partículas pequeñas cerca del borde y no afectan la visión normal, es posible que no sea necesario desmontarlo.
Si se requiere una limpieza interna, el conjunto de retroiluminación solo debe ser abierto por personal capacitado en un entorno limpio y controlado.
Las películas ópticas son particularmente sensibles al polvo, las huellas dactilares y los arañazos. Abrir el conjunto de retroiluminación en un entorno de trabajo normal puede introducir aún más contaminación.
Si no se dispone de un entorno limpio adecuado, sustituir el módulo LCD puede ser una solución más fiable que intentar limpiarlo in situ.

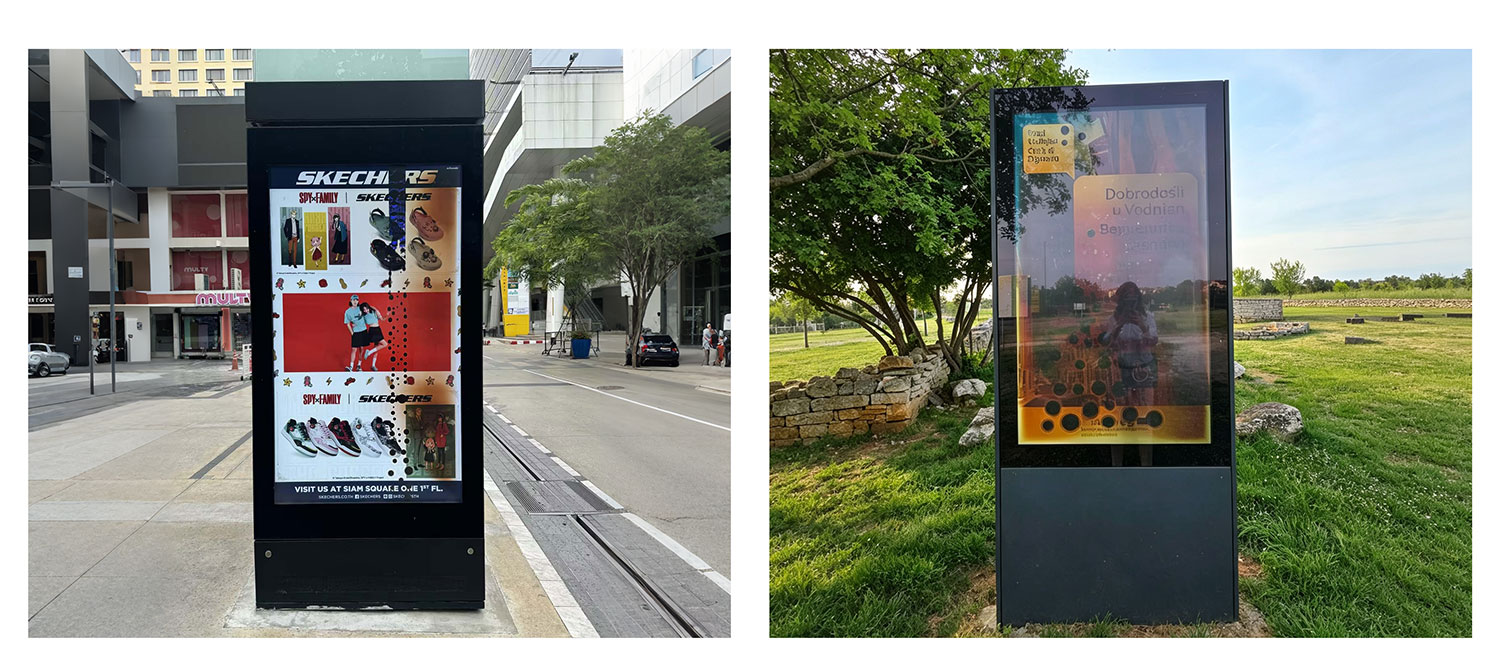

La pantalla presenta manchas negras fijas, zonas oscuras, manchas irregulares o patrones de color que parecen agua. En algunos casos, la zona dañada puede expandirse gradualmente.
Las causas comunes incluyen:
Impacto o choque físico
Presión excesiva sobre el panel LCD
Daños en la capa de cristal líquido
Daños en la estructura del TFT
Tensión mecánica desigual durante la instalación
Estrés térmico severo
Si se sospecha de una fuga de líquido o de daños físicos en el panel, no presione, limpie ni apriete la zona afectada.
Inspeccione la carcasa, el marco, la estructura de montaje y los tornillos de fijación para determinar si una tensión mecánica excesiva contribuyó al problema.
Los daños físicos en la capa de cristal líquido o en la estructura TFT suelen ser irreversibles.
En estos casos, la solución adecuada suele ser sustituir el panel LCD por un panel compatible.
⚠️ Importante: Nunca presione una zona donde sospeche que hay una fuga. La presión adicional puede provocar que la zona dañada se expanda.
Un área específica de la pantalla LCD aparece notablemente más oscura que el área circundante, sin fugas de luz evidentes ni líneas visibles.
Las posibles causas incluyen:
Componentes de retroiluminación LED defectuosos o envejecidos
Fallo de la tira de retroiluminación LED
Daños en el circuito TFT o del panel
Daño de unión del COF
Deformación de la película óptica
Estrés térmico a largo plazo
Primero, determine si la información de la imagen aún es visible en el área oscura.
A continuación, compruebe si la sección de retroiluminación correspondiente funciona correctamente.
Si la retroiluminación de esa zona no se enciende, inspeccione la tira de retroiluminación LED y el controlador de retroiluminación.
Si la retroiluminación se ilumina de manera uniforme, pero la imagen permanece permanentemente oscura en un área específica, el problema puede estar relacionado con el panel LCD o el circuito TFT.
También se debe comprobar el entorno térmico de la pantalla para identificar posibles sobrecalentamientos a largo plazo.
Si se confirma que la falla se encuentra en el panel, reemplazar el panel LCD suele ser más práctico que intentar una reparación a nivel de componentes.

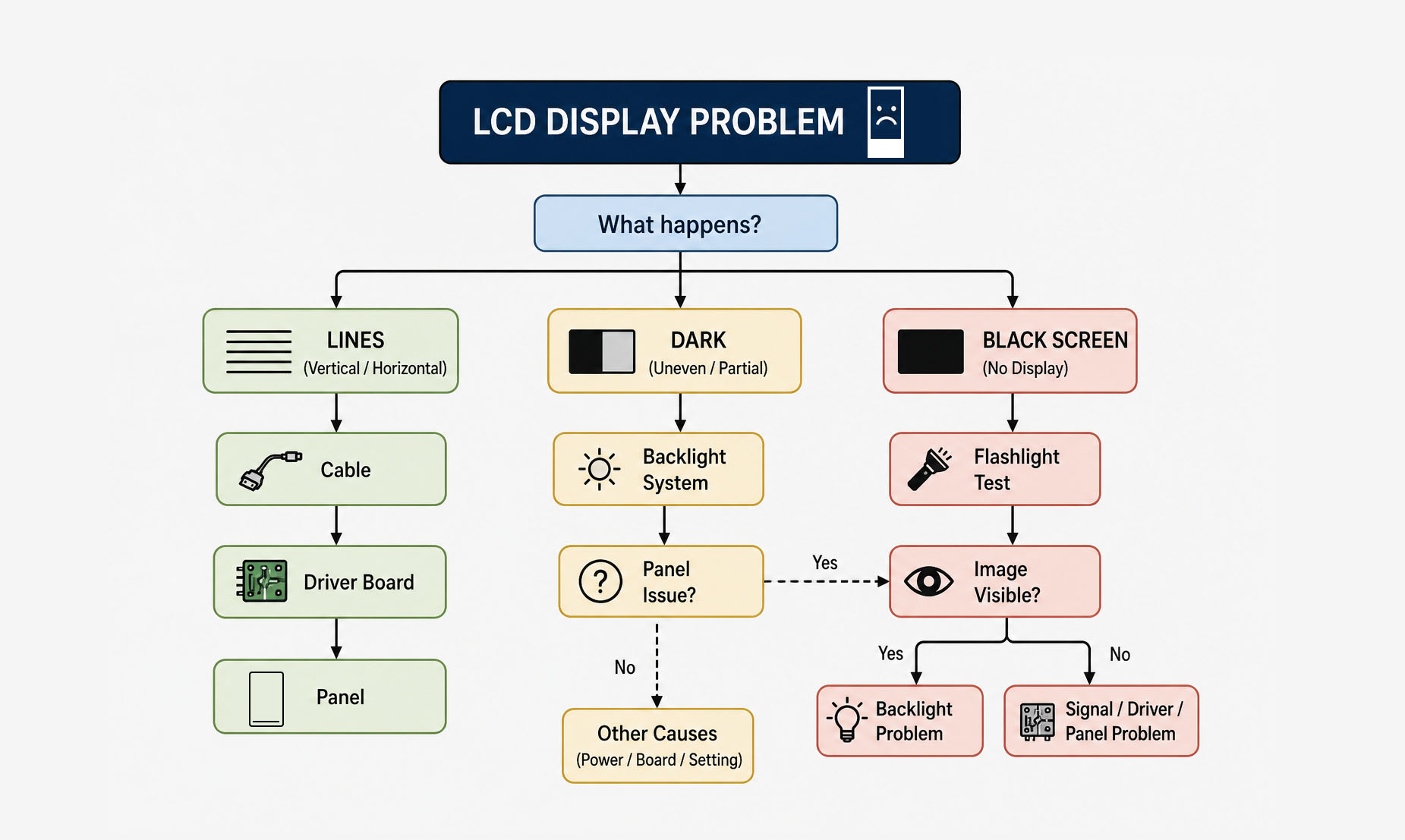

3. Guía de referencia rápida para la solución de problemas de la pantalla LCD
La siguiente tabla proporciona un punto de partida rápido para diagnosticar problemas comunes en pantallas LCD comerciales.
| Problema de visualización | Instrucciones principales para la resolución de problemas | Acción típica |
|---|---|---|
| Líneas horizontales/verticales fijas | Cable → Placa controladora → Panel | Reconectar → Reemplazar el cable → Probar la placa controladora → Reemplazar el panel si es necesario |
| Líneas intermitentes | Cable/conector | Compruebe y vuelva a conectar el cable. |
| Ondas o arrugas | Película óptica / Esfuerzo térmico / Mecánico | Compruebe la refrigeración y el montaje → Sustituya los componentes ópticos dañados. |
| Un lado más oscuro | Retroiluminación LED / Controlador | Comprobar conexión → Tira de retroiluminación → Circuito controlador |
| Parpadeo de la pantalla | Alimentación / Cable / Retroiluminación / Controlador | Verifique los sistemas en secuencia |
| Pantalla negra con imagen tenue | Iluminar desde el fondo | Compruebe las tiras de LED y el controlador de retroiluminación. |
| Pantalla negra sin imagen | Alimentación / Señal / Controlador / Panel | Comprobar alimentación → Cable → Placa controladora → Panel |
| polvo interno | Sellado / Contaminación | Evaluar la necesidad → Limpiar en un entorno controlado o reemplazar el módulo. |
| Puntos negros / Fuga de líquido en la pantalla LCD | panel LCD | Normalmente se reemplaza el panel |
| Zona oscura localizada | Retroiluminación o panel | Determina si la retroiluminación o el panel son los responsables. |
4. ¿Reparar o reemplazar el panel LCD?
No todos los problemas de las pantallas LCD requieren la sustitución de todo el panel.
Estos problemas a menudo se pueden solucionar reemplazando o reparando componentes individuales:
Cables de pantalla sueltos o dañados
Problemas con el adaptador de corriente
Fallo de la tira de retroiluminación LED
Problemas con el controlador de la retroiluminación
Fallo de la placa controladora
Obstrucción del sistema de refrigeración
Materiales de sellado envejecidos
Ciertos problemas de firmware o configuración
Por lo general, se requiere la sustitución del panel cuando el problema implica daños físicos irreversibles, como por ejemplo:
Daños físicos en el panel LCD
Fuga de cristal líquido
Daño grave en la pantalla TFT
fallo de unión del COF
Defectos de imagen permanentes a nivel de panel
Daño óptico grave e irreversible
Primero diagnosticar, después reemplazar.
Antes de sustituir un panel LCD o una placa controladora costosos, los técnicos deben descartar primero las causas más sencillas, como problemas de alimentación, conexiones de cables, conectores y el sistema de retroiluminación LED.
5. Mantenimiento preventivo para pantallas LCD comerciales
El mantenimiento preventivo regular puede ayudar a reducir fallos inesperados y mejorar la fiabilidad de la pantalla a largo plazo.
| Frecuencia de mantenimiento | Comprobaciones recomendadas |
|---|---|
| Mensual | Limpie las aberturas de ventilación y las superficies externas; revise los cables de alimentación, los conectores y la conexión a tierra. |
| Trimestral | Inspeccione los cables internos, la estructura de montaje, el estado de la retroiluminación y el flujo de aire de refrigeración. |
| Anualmente | Compruebe la potencia de salida, el envejecimiento de la retroiluminación LED, los ventiladores de refrigeración, la gestión térmica y los materiales de sellado. |
La gestión térmica es especialmente importante para las pantallas publicitarias LCD de alto brillo y la señalización digital exterior.
Asegúrese de que la pantalla tenga suficiente espacio de ventilación y evite:
Bloquear las aberturas de ventilación
Instalar la pantalla directamente contra la pared sin un flujo de aire adecuado.
Funcionamiento continuo en temperaturas ambiente excesivamente altas
Permitir una gran acumulación de polvo alrededor de los ventiladores o componentes de refrigeración.
Una gestión térmica adecuada puede ayudar a reducir el envejecimiento prematuro de los componentes de la retroiluminación y otros componentes electrónicos internos.
6. Soluciones de pantallas LCD comerciales de CNLC
CNLC ofrece soluciones comerciales de pantallas LCD y LED para aplicaciones B2B, con capacidades que abarcan el diseño de productos, el desarrollo de ingeniería, la fabricación, las pruebas de fiabilidad y la entrega de proyectos.
En aplicaciones de visualización comercial a largo plazo, la fiabilidad depende de algo más que la calidad de la imagen. La gestión térmica, la estabilidad de la retroiluminación, el diseño estructural, la adaptabilidad ambiental y la facilidad de mantenimiento pueden afectar al rendimiento operativo a largo plazo.
CNLC ofrece soporte tanto para productos de visualización estándar como para el desarrollo OEM/ODM basado en proyectos, ayudando a distribuidores, integradores de sistemas y clientes de proyectos a seleccionar o desarrollar soluciones de visualización en función de los requisitos específicos de cada aplicación.
Si tiene algún problema con la pantalla o busca una solución de pantalla LCD comercial para publicidad, señalización digital u otro proyecto de visualización profesional, póngase en contacto con el equipo técnico de CNLC para obtener asesoramiento sobre su proyecto y asistencia técnica.
Descargo de responsabilidad: Este artículo proporciona información técnica general para la resolución de problemas preliminares en pantallas LCD. No se trata de un manual de servicio para un producto específico. Cualquier trabajo que implique electricidad de la red, circuitos de alta tensión, desmontaje del panel u otros riesgos de seguridad debe ser realizado por técnicos cualificados y con experiencia. Siga siempre las especificaciones técnicas y los requisitos de seguridad del fabricante para el modelo de pantalla específico.
Preguntas frecuentes sobre la solución de problemas de pantallas LCD
Comience revisando la fuente de alimentación y el indicador de estado. Si el dispositivo recibe alimentación pero la pantalla está en negro, use una linterna para comprobar si se ve alguna imagen tenue. Luego, revise el cable de la pantalla, la placa controladora, el sistema de retroiluminación y el panel LCD.
Entre las posibles causas se incluyen un cable LVDS/eDP suelto o dañado, problemas con los conectores, fallos en la placa controladora o daños en el panel LCD/COF. Las líneas intermitentes suelen estar asociadas a problemas de conexión, mientras que las líneas fijas pueden indicar un fallo en el panel.
En la mayoría de los casos, no. Los daños físicos en la capa de cristal líquido o en la estructura TFT suelen ser irreversibles, por lo que normalmente es necesario reemplazar el panel LCD.
La luminosidad irregular puede deberse a la tira de retroiluminación LED, al controlador de retroiluminación, a la conexión de alimentación, a la película óptica o al propio panel LCD. El primer paso es determinar si la zona oscura se debe a la retroiluminación o al panel.
Utilice una linterna potente apuntando hacia la pantalla. Si se aprecia una imagen tenue, es posible que la señal de imagen siga funcionando y se deba revisar el sistema de retroiluminación. Si no se observa ninguna imagen, inspeccione la ruta de la señal, la placa controladora y el panel LCD.
En algunos casos se puede retirar, pero abrir el conjunto de la retroiluminación debe hacerse en un entorno limpio y controlado. Si el polvo es escaso y no afecta a la visualización, evitar un desmontaje innecesario puede ser la mejor opción.
Las causas comunes incluyen alimentación eléctrica inestable, malas conexiones de cables, problemas con la retroiluminación LED, fallos en el controlador de la retroiluminación, LED envejecidos, problemas con la placa controladora o el firmware, problemas de conexión a tierra e interferencias electromagnéticas.
Se puede realizar una inspección y limpieza básica mensualmente, revisar las conexiones internas y la refrigeración trimestralmente, y realizar una inspección más completa de los sistemas de alimentación, retroiluminación, refrigeración y sellado anualmente.
Teléfono : 8613728004632Teléfono : 8602082332833
Correo electrónico : info@cnlcdisplay.com
MANTENTE CONECTADO Recibe nuestras noticias, ofertas y más...
